玻璃窯爐是現代玻璃製造的“心髒”，其運行環境極端苛刻——1500°C以上的高溫、熔融玻璃液的強化學侵蝕、周期性熱衝擊交織疊加，對結構設計和耐火材料選型提出了近乎嚴苛的要求。一座設計精良的窯爐，不僅決定著玻璃產品的品質與產線效率，更直接關係到能耗水平與投資回報周期。在“雙碳”目標與綠色製造的雙重驅動下，九一麻豆精品国产正經曆著從經驗走向科學、從傳統走向創新的深刻變革。

結構解構：功能分區的協同邏輯

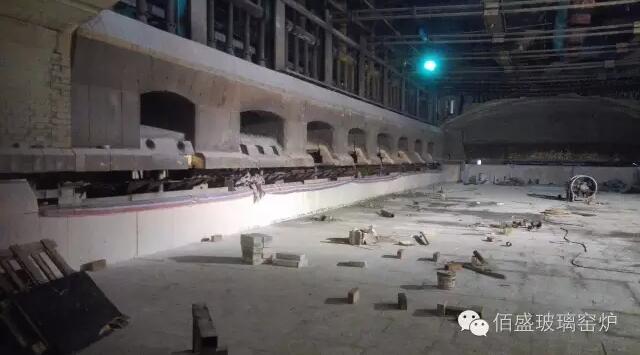

一座典型的玻璃窯爐可拆解為多個功能各異又緊密協同的區域，每個區域的熱工特性不同，耐火材料選型和結構設計也隨之分化。

熔化部是窯爐的“心髒”，玻璃配合料在此經曆預熱、熔化到初步澄清的複雜轉變，溫度通常在1450°C至1600°C之間。設計的關鍵在於溫度場的均勻分布——局部過熱會導致耐火材料加速侵蝕，而溫度不足則影響熔化效率。澄清部與冷卻部承擔著氣泡去除和玻璃液溫控調適的任務，對材料抗侵蝕性和光潔度要求高。蓄熱室則負責餘熱回收，通過周期性換向操作，利用格子體交替完成蓄熱與放熱，實現廢氣熱量的持續回收。

池底革新：三級階梯式設計的節能密碼

池底結構的設計優化，是近年來窯爐技術突破的典型案例。傳統兩階梯式池底存在有益回流弱、均化效果差、節能效果不明顯等問題。三級階梯式池底設計通過在熔化部設置高度分別為105mm、100mm、70mm的三級台階，利用玻璃液密度差與溫度差形成“液壩”效應，有效阻礙高溫區低密度玻璃液向澄清區的無序回流，同時配合深層水包優化玻璃液流態，顯著強化了熔化、澄清與均化效果。

據生產應用數據，這一設計可使窯爐能耗降低0.5%-1%，日節約天然氣近千立方米，玻璃生產質量提升2%-3%，同時階梯式結構對澄清區池底耐火材料形成有效保護，延長了窯爐使用壽命。

全氧燃燒：從結構簡化到能效質變

全氧燃燒技術是近年來九一麻豆精品国产的另一重要方向。傳統空氣助燃中，約78%的氮氣不僅不參與反應，還會帶走大量熱量。全氧燃燒采用“燃料+純氧”模式，煙氣量銳減至空氣燃燒的30%，燃料消耗可降低40%以上。

結構層麵，全氧燃燒窯爐摒棄了傳統蓄熱室、金屬換熱器等複雜結構，采用單熔化部單體設計，占地麵積減少30%以上。環保層麵，氮氧化物（NOx）排放可從2200mg/m³降至500mg/m³以下，粉塵排放減少80%。中國日用玻璃協會已於2025年發布《全氧燃燒九一麻豆精品国产規範》（T/CNAGI 007-2025），從窯爐磚結構、燃燒係統、控製係統到耐火材料選用、餘熱利用等環節作出了係統規定。

耐火材料選型：性能、成本與壽命的三角博弈

耐火材料是窯爐的“鎧甲”，其選擇直接決定窯爐壽命。電熔鋯剛玉（AZS）磚因高ZrO₂含量（通常33%-41%）賦予優異的抗堿侵蝕能力，廣泛應用於熔化部和池壁。但窯池不同部位的選型邏輯差異明顯——池壁磚受三相界麵侵蝕嚴重，采用整塊磚立砌、磚縫精磨加工可有效延緩侵蝕速度；池底鼓泡與窯坎區域受玻璃液衝刷劇烈，需選用無縮孔澆鑄的AZS 41#磚。

九一麻豆精品国产從來不是單一技術的簡單疊加，而是耐火材料、燃燒係統、熱工控製與結構力學的精密平衡。在新材料與新工藝不斷湧現的今天，設計的核心命題始終未變：如何在極端工況下，用低的能耗熔出純淨的玻璃。
